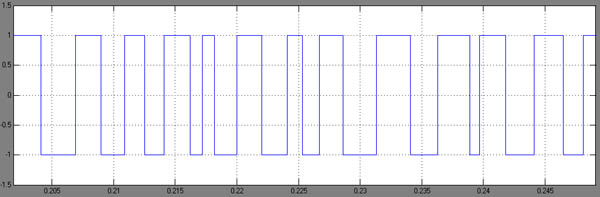

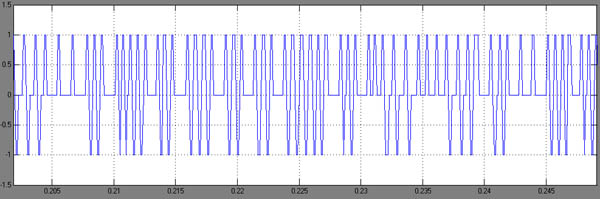

În cazul în care perioada de eşantionare este de 100 ms, regulatoarele de flux (detaliu în figura 8) şi de cuplu (detaliu în figura 9) comută, în concordanţă cu tabelul de comutaţii, cu perioadă mai mare decât cea de eşantionare.

Figura 8

Figura 9

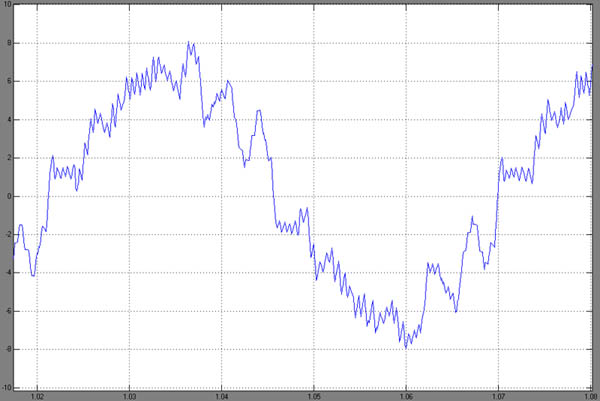

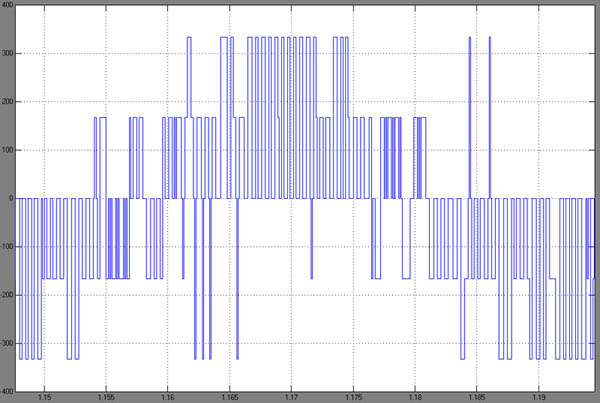

Formele de undă ale tensiunii de fază (detaliu în figura 10) şi curentului de fază (detaliu în figura 11) evidenţiază comutaţiile cu frecvenţa de 10 kHz.

Figura 10

Figura 11

În cazul în care perioada de eşantionare este de 500 ms, deşi regulatorul de flux (detaliu în figura 12) nu este influenţat semnificativ,

Figura 12

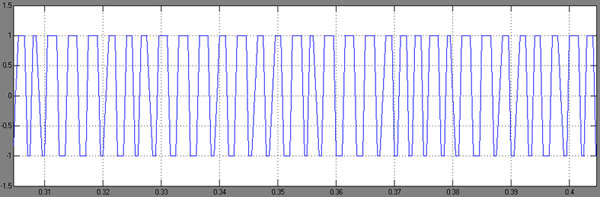

cel de cuplu comută doar între poziţiile extreme (detaliu în figura 13),

Figura 13

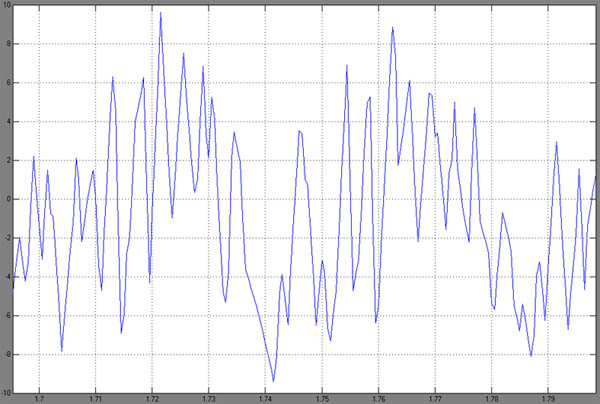

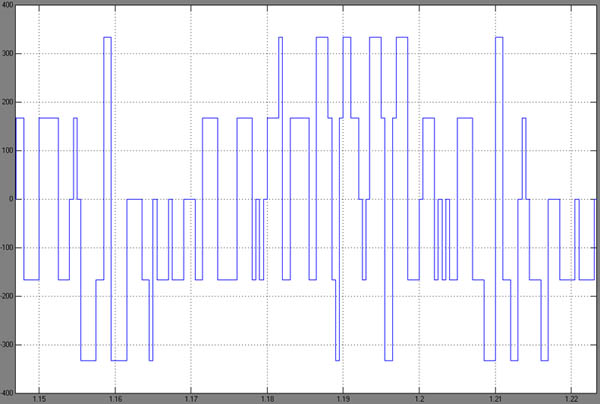

consecinţele asupra tensiunii de fază (detaliu în figura 14) şi curentului de fază (detaliu în figura 15) fiind evidente.

Figura 14

Figura 15
